通用齒輪滾刀的結構與尺寸

通用齒輪滾刀的結構與尺寸

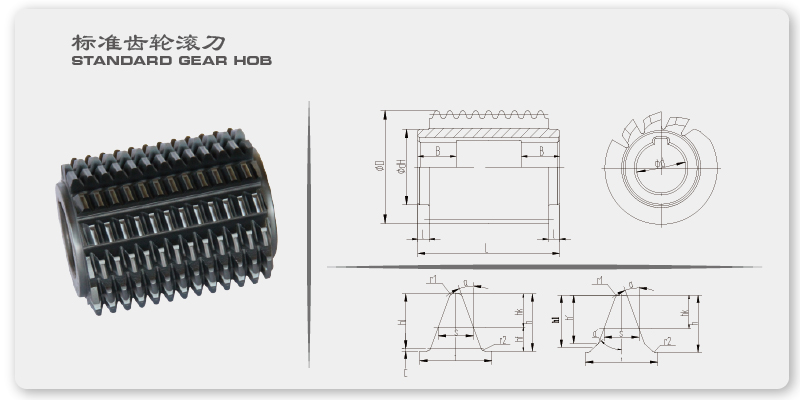

齒輪滾刀的外徑，孔徑，長度以及容屑槽數（圓周齒數）是構成滾刀外形的基本參數，它們對滾刀的性能，成本和使用價值均有直接的影響。增大滾刀的外徑，可以相應地增大滾刀孔徑，增多容屑槽數，減小滾刀的螺旋導程角和切齒時形成的齒面波紋度，從而可以提高滾刀的安裝剛度，增大切削規范，提高滾刀的精度和使用壽命級被加工齒面的質量。滾刀外徑的確定原則，應該是在保證足夠的孔徑和容屑槽的前提下，盡可能選用較小的外徑，一般，精密和高效率齒輪滾刀要采用較大的外徑和孔徑，普通滾刀則可適當小一些。齒輪滾刀的長度應當包括：包絡出工件兩側完整齒廓所需的長度，兩端不參加工作的邊牙長度，切削斜齒輪時所需的附加長度以及兩端的軸臺長度。

對于需要多次以為使用的中小模數齒輪滾刀，可根據實際需要確定滾刀的長度，有些超長型的切削部分長度，比標準滾刀的長度要增加一倍以上。長型和超長型滾刀雖然制造比較麻煩，成本也較高，但是充分使用后將大大延長刀具壽命。滾刀的容屑槽數關系到滾切每個齒槽數時參加切削的刀齒數。容屑曹數增加，參加切削的刀齒增多，單個刀齒的負荷減小，切削過程平穩，而且被加工齒面的波紋度也減小，因此，精切滾刀的容屑槽數應稍多些。但是，增多容屑槽數，刀齒的齒背厚度相應減薄，滾刀可重磨的齒數減少，因此，對于普通精度滾刀和粗切滾刀，其容屑槽數可適當減少。-更多詳情見于齒輪手冊。
