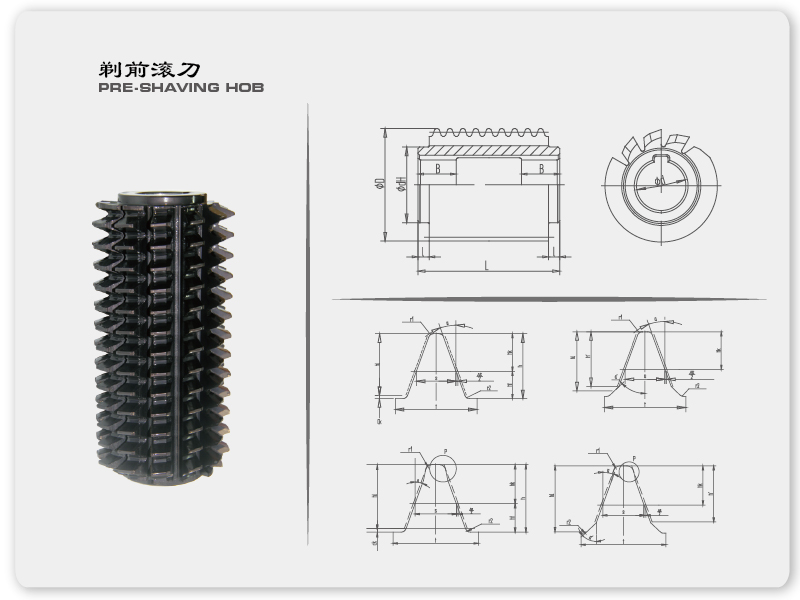

剃前齒輪滾刀的設計與工藝

剃前齒輪滾刀的齒形﹐要按剃齒馀量形式的要求制成特殊的形狀。齒頂帶凸角，齒根帶倒角的滾刀齒形是一種較常用的留剃形式﹐它使被加工齒輪的齒根處有些根切，齒頂處有些倒角，中間部分剃齒馀量均勻。

精度要求高的齒輪一般都會(huì )采用滾剃工藝加工，而精度要求不高，但對噪音要求比較高的齒輪加工，就要求齒頂帶一定的修緣量，齒根加工出沉割，設計計算剃前滾刀齒頂觸角長度之前，必須先計算出被切齒輪齒根漸開線起始點的曲率半徑，設計剃前滾刀時，應該首先明白剃前滾刀是專用刀具，它的參數應根據被切齒輪參數來計算。同時，還應注意確定剃前滾刀的法向齒厚，以及修緣參數的落實，因為傳遞動力的漸開線圓柱齒輪，當圓周速度大于一定數值時，齒頂應有一定的修緣量和修緣高度，以減小齒輪傳遞中由于基圓齒距偏差而引起沖擊，同時剃齒時齒頂也不會(huì )產生毛刺，齒頂修緣量可根據被切齒輪傳遞運動的平穩性精度來確定。欲了解更多的剃前齒輪滾刀，歡迎您訪問重慶匠星工具網頁。
